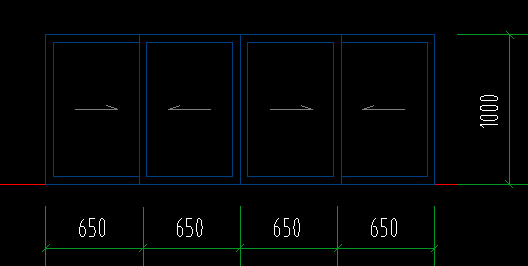

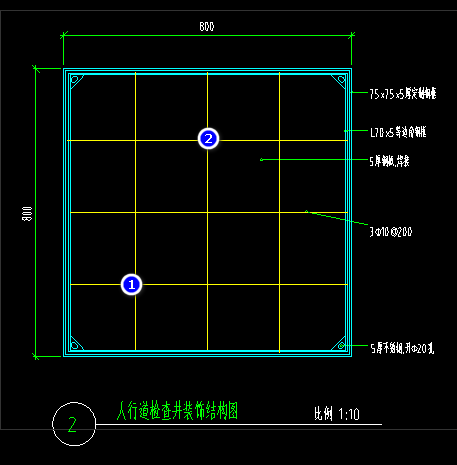

CAD基础识图6月份考试题 1. 您的英文名:2. 所在分公司:3. 施工图纸都包含哪几种施工图?5分4. 如果要查询“玻璃幕墙”,应查看哪个专业的哪种施工图?5分5. 门窗标号:“FM乙1522”的洞口尺寸是多少?其中“FM乙”代表什么意思?5分6. 如图所示,图中窗户是平开窗还是推拉窗?5分 7. 风机产品客户给出产品编号及图纸,但没有提供参数,应在图纸的什么位置找产品参数?5分8. 图中符号是剖面图符号还是断面图符号,应往哪个方向看(方向用上下左右回答)10分 9. 如图,哪个是1-1处正确的剖面图?10分 A B AB10. 请分别写出下图详图索引符号的含义。10分 11. 请分别写出下图详图索引符号的含义。10分 12. CAD快速看图中测量工具里的“对齐”与“线性”的区别是什么?10分13. 如何判断图纸比例是否与标注一致?10分14. 如图所示,请在图纸中测量出1 2两点间的距离。15分 提交成功!
